NLBN+SEEX食用指南

    nlbnseex

    简介

    • NLBN可以帮你从立创商城快速导出/下载元件库，这些元件库可以直接导入KiCad进行PCB绘制，但3D模型是通用的，你也可以将3D模型导入到Altium Designer(AD)或者其他支持step格式和wrl格式的EDA中使用。注意：仅测试过KiCad和AD。

    仓库地址：https://github.com/linkyourbin/nlbn

    • SEEX是一个剪切板监控工具，它可以监控你的剪切板，但是不会存储或者发送任何你所剪切/复制的内容，在这个软件里，我们只会对剪切/复制的内容进行正则匹配，具体则是匹配到Cxxx的字段，将其定义为器件的编号。

    仓库地址：https://github.com/linkyourbin/seex

    需要指出的是，NLBN可以完全脱离SEEX单独使用，但若是用户每次都需要进行人肉正则匹配器件编号，然后将其保存到xxx.txt文件，最后再喂给NLBN，这或许有些机械（摸鱼神器！）。所以进一步开发了SEEX，作为一个器件编号收集的小工具，可以调用NLBN完成一键导出。

    喂饭

    演示SEEX+NLBN的完整工作流。确保安装了SEEX和NLBN。

    1. 打开SEEX，此应用默认就是置顶状态，方便查看器件收集情况，软件可切换中英文显示，降低使用难度。

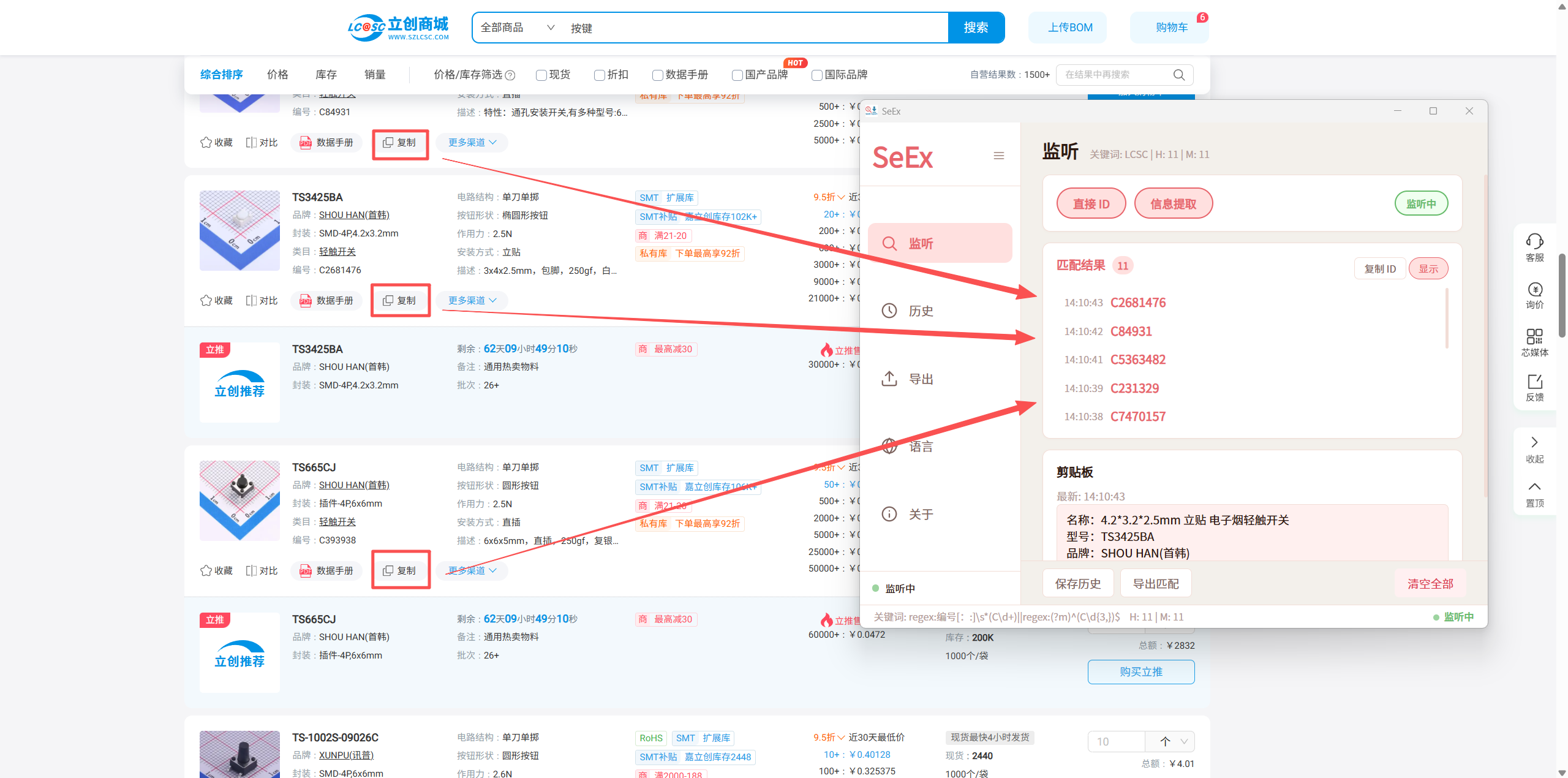

    2. 打开立创商城网页，挑选你所需要的器件，点击复制按钮。

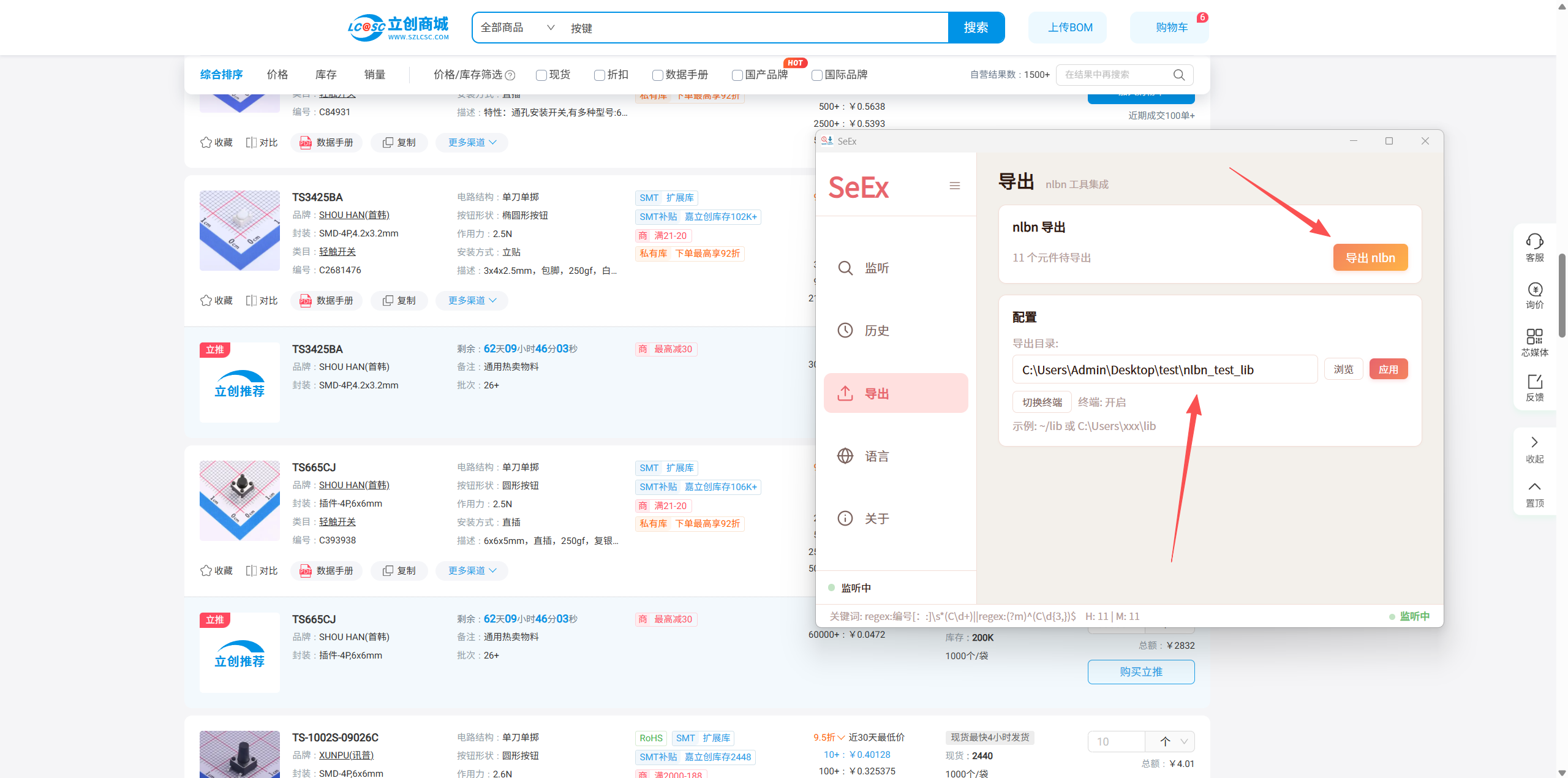

    3. 设置导出路径，并且导出，若是还未安装NLBN，SEEX也会进行提示，并且给出仓库路径，自行下载安装即可。

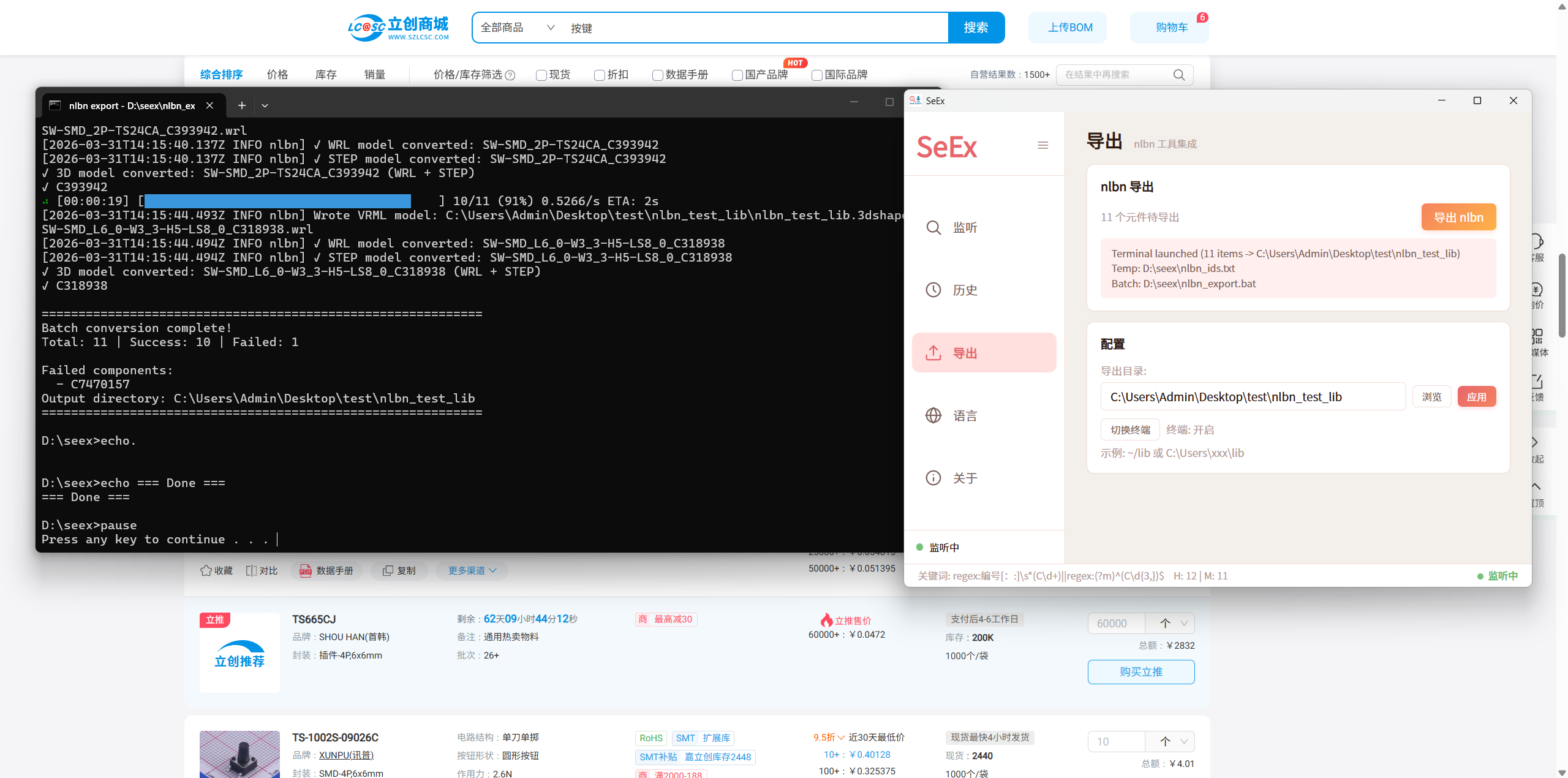

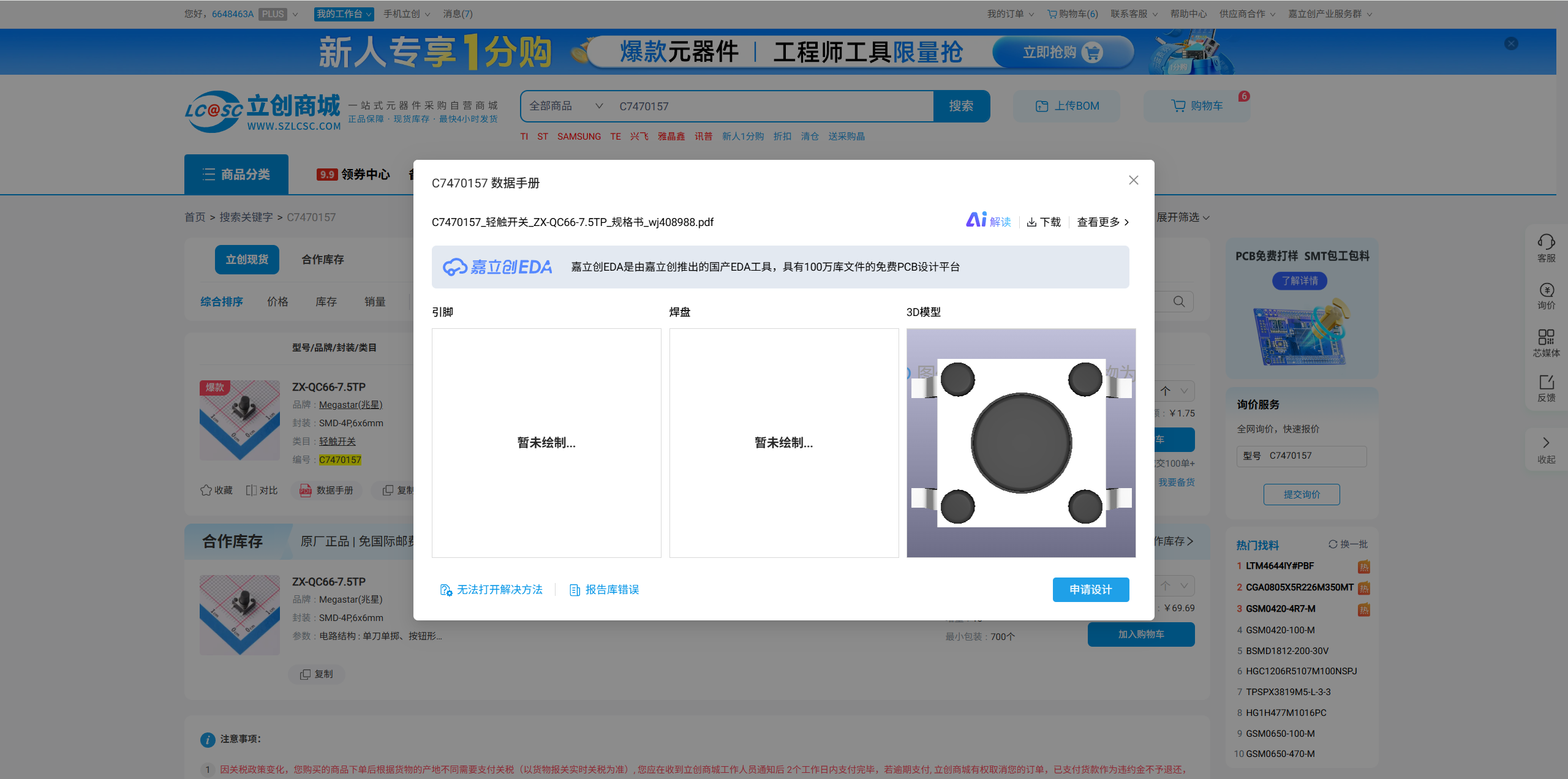

    4. 随即会弹出终端，自动运行NLBN，此时可以看到具体的导出进度，也会提示未成功导出的器件编号。 在上图中，提示C7470157器件未成功导出，复制其编号，到立创商城检索，发现该器件并没有绘制原理图和封装。
    5. 导入KiCad进行验证。
      1. 新建一个KiCad工程。

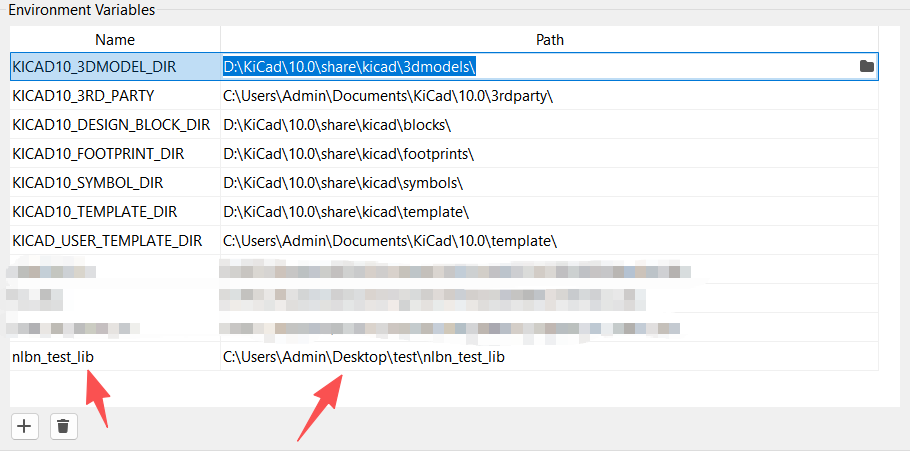

      2. 配置路径 注意：这里的name需要和你的导出目录保持一致，例如我的导出目录是nlbn_test_lib，当前演示所使用的是KiCad 10.0，在填写这里的name字段时，会自动大写，一个解决办法是直接复制导出目录的文件名，粘贴即可。

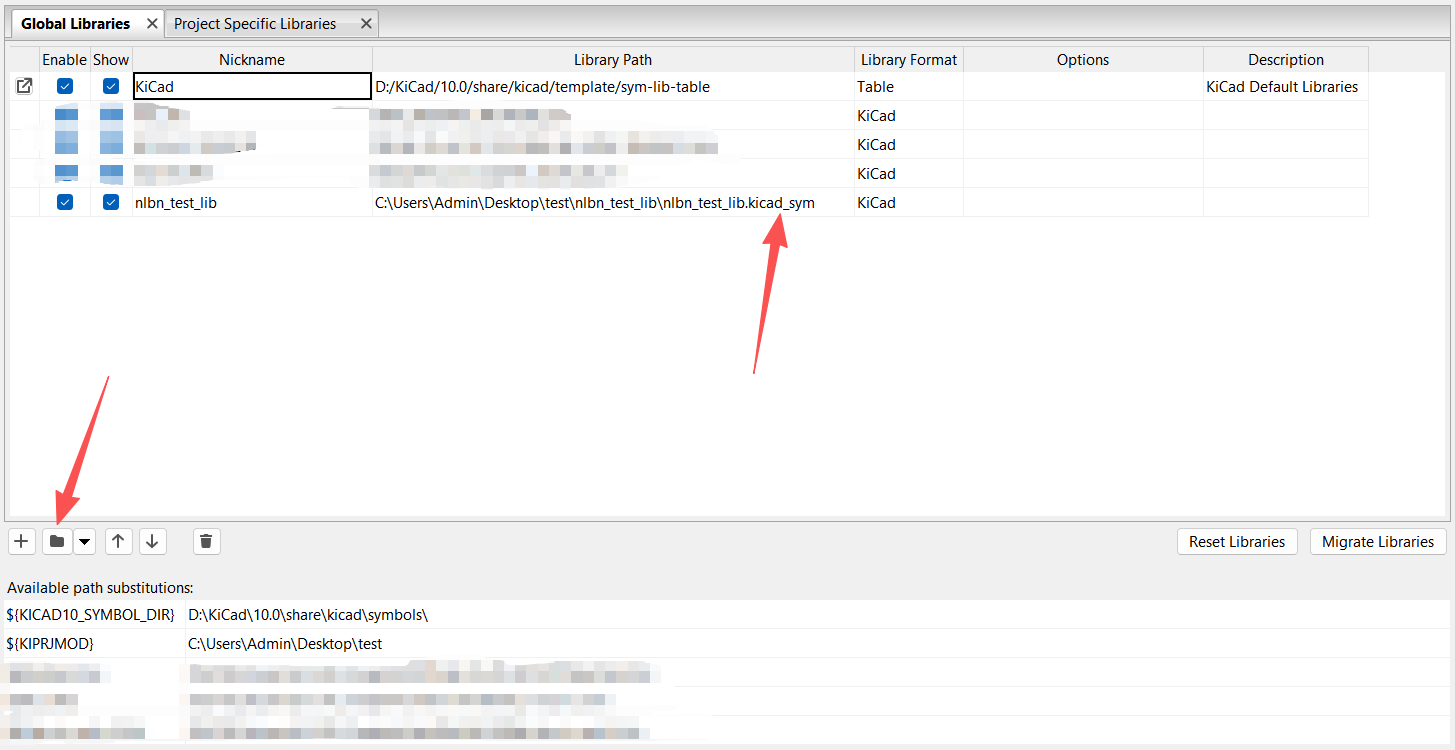

      3. 配置symbol路径 这里就可以直接点击红色箭头指示的文件夹图标，选择导出目录下xxx.kicad_sym文件即可。

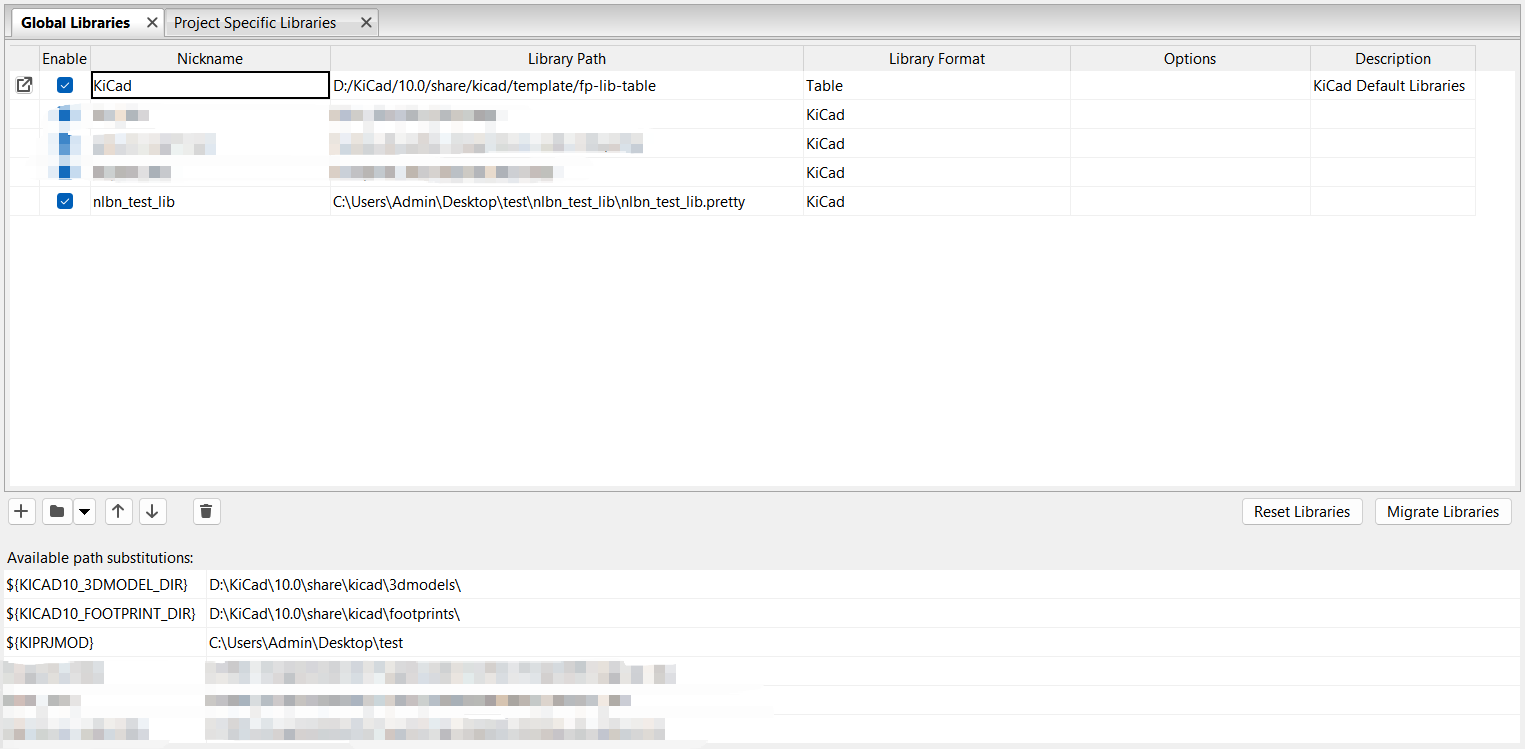

      4. 配置footprint路径 同symbol路径一样，直接选择xxx.pretty文件夹即可。

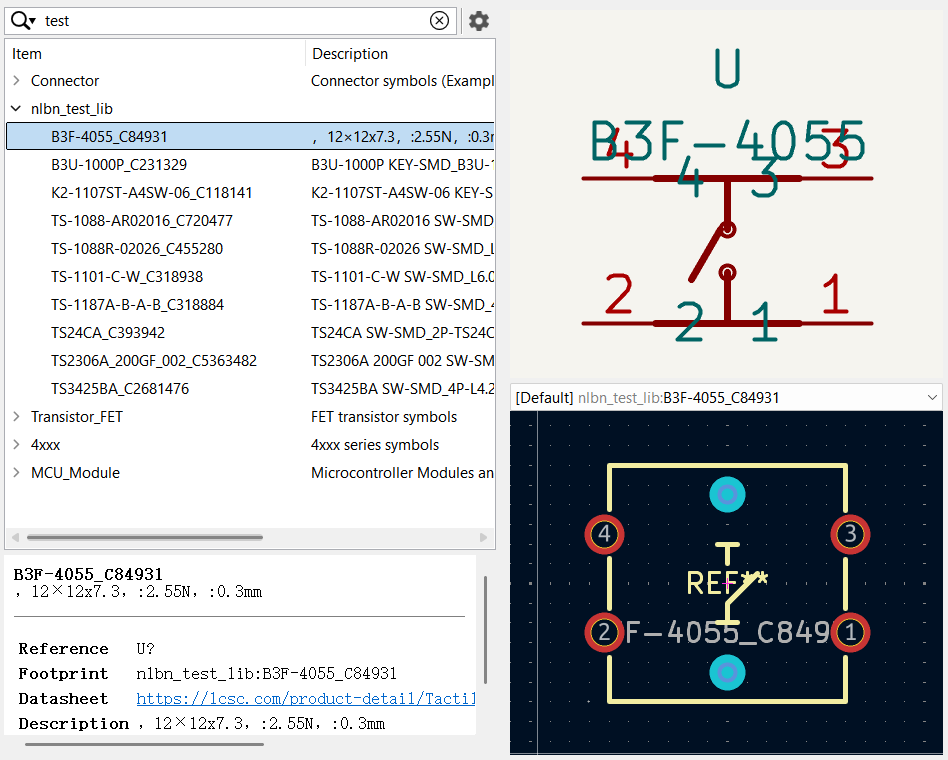

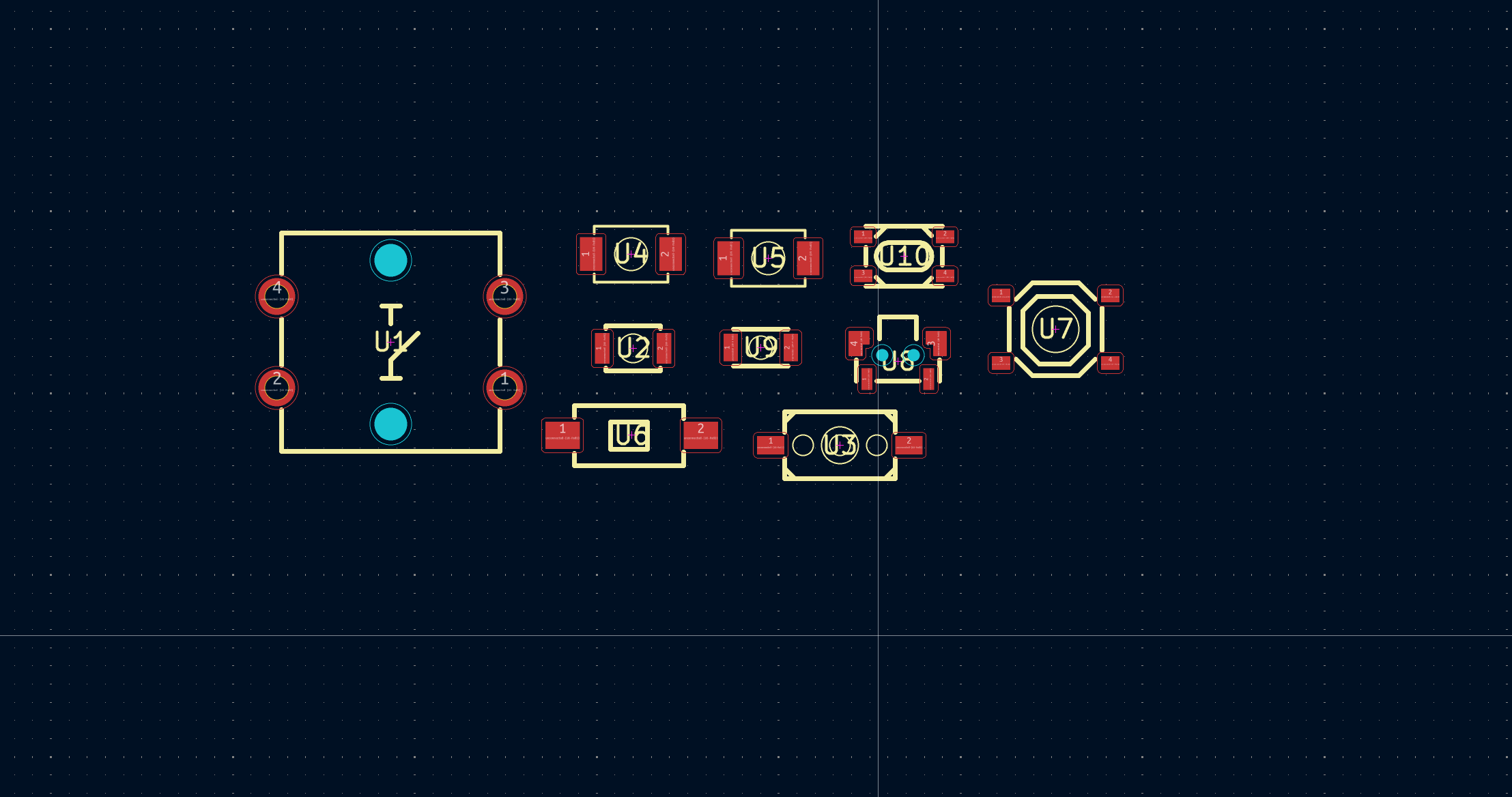

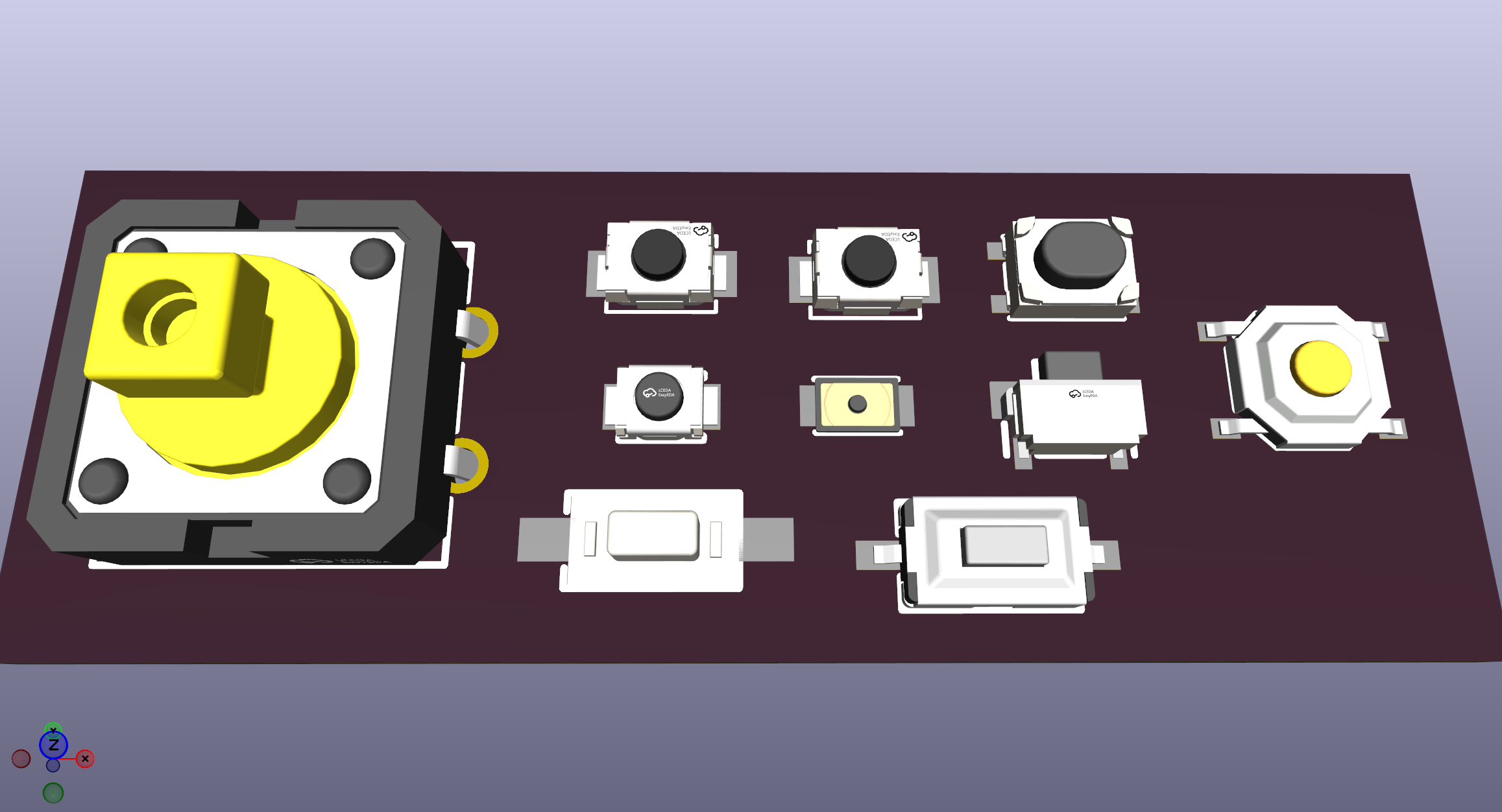

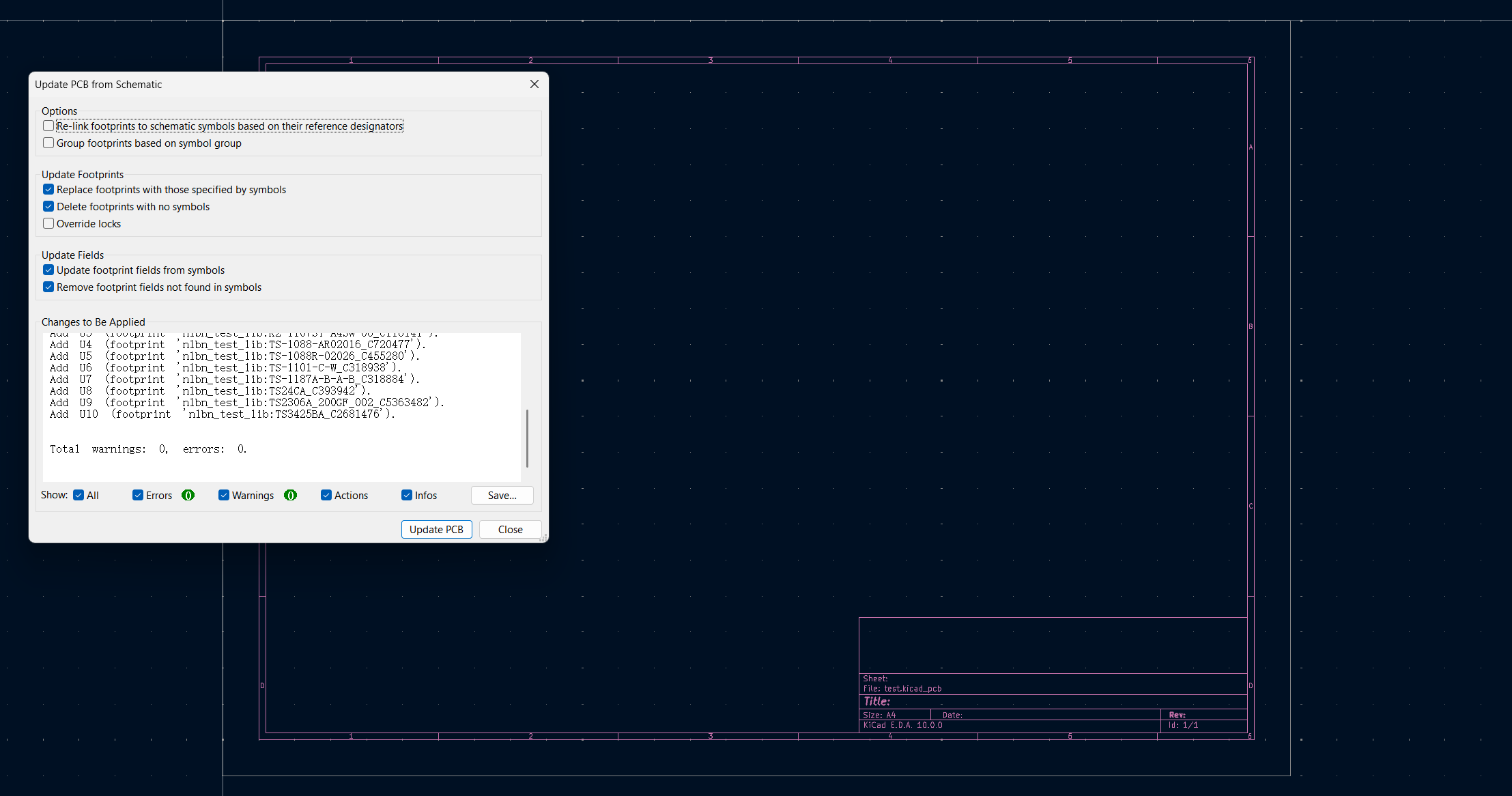

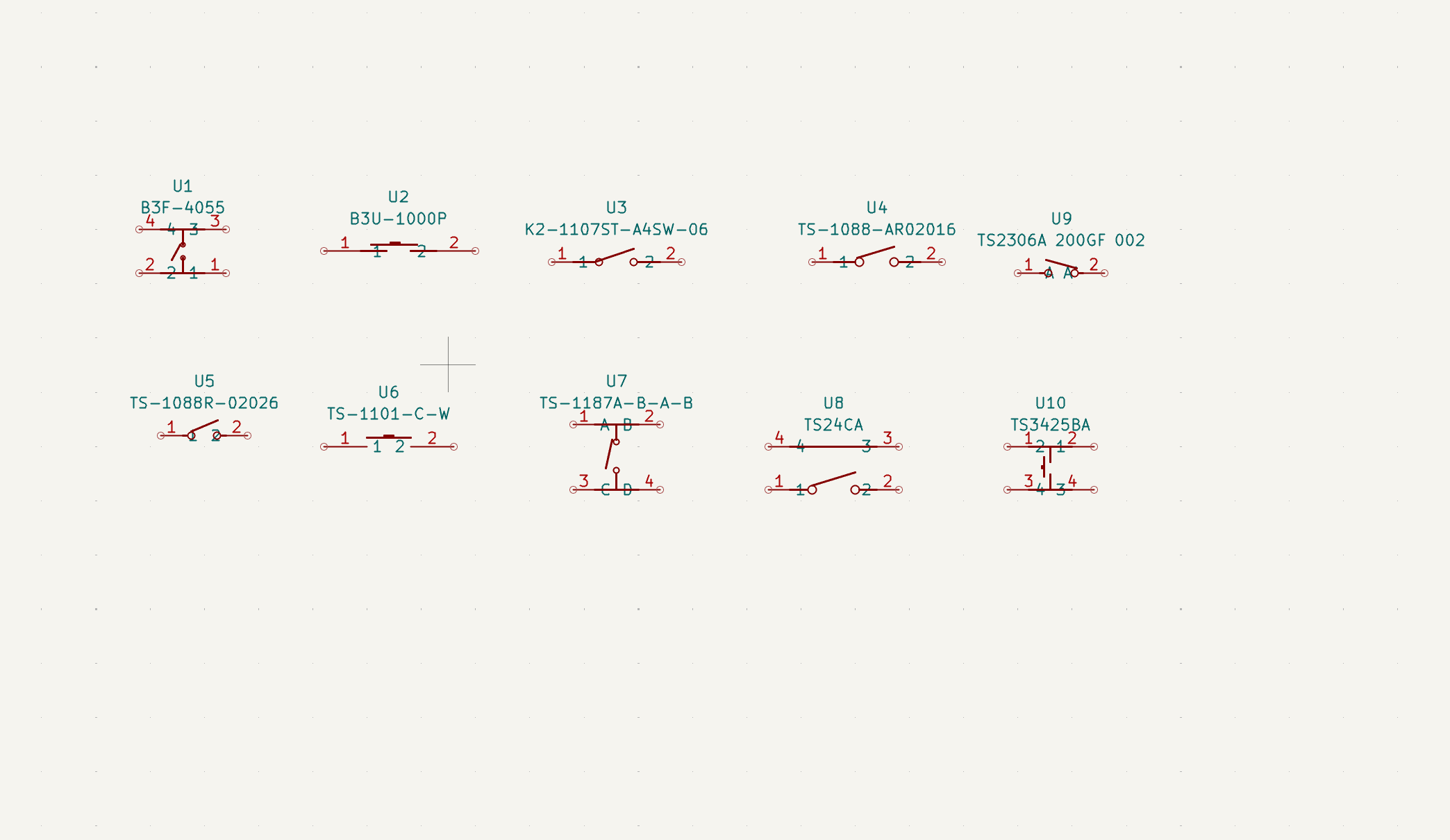

      5. 打开原理图，添加器件，更新到PCB，查看封装和3D模型。 我们在使用SEEX收集器件编号的时候一共是11个，但是有一个是不存在原理图和封装的，所以本次一共导出了10个器件，与图里也完全能对应上。 原理图添加完成。 更新到PCB无报错。 封装显示正常。 3D模型显示正常，部分模型可能会稍有偏移，手动调整即可。
    6. 结尾 如果你需要使用SEEX+NLBN组合来完成较为严肃的项目，还请一一核对所有器件导出后的原理图和封装信息，毕竟有时候源头上就是错误的封装，继续导出也还是得到错误的封装。必要时你也可以查看源码，

    结语

    由于编写此篇文档之时，还未录制相应的视频教程，故先提供一个TP，方便大家直接点击跳转视频教程。

    欢迎反馈bug。enjoy😊。
